热点资讯
钢丝绳的捻制特性
发布时间：2019-08-09 16:12 文章来源：未知 文章作者：admin 点击数：
将钢丝按螺旋状捻成股时所得到的螺距称为股捻距，即钢丝围绕股芯旋转一周所得到的股轴长度，用h表示（如图2-9所示）。钢丝螺旋线与股轴中心线的夹角称为钢丝在股中的捻角（简称

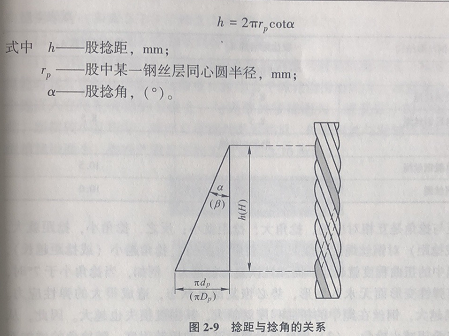

将钢丝按螺旋状捻成股时所得到的螺距称为股捻距，即钢丝围绕股芯旋转一周所得到的股轴长度，用h表示（如图2-9所示）。钢丝螺旋线与股轴中心线的夹角称为钢丝在股中的捻角（简称股捻角），用a表示。捻距与捻角之间的关系为：
同理，将股按螺旋状捻成绳时所得到的螺距，称为绳捻距。即股围绕绳芯旋转一周所得到的绳轴长度，用H表示。股轴螺旋线与绳轴中心线的夹角称为股在绳中的捻角（简称绳捻角），用B表示。它们之间的关系为：
捻距与捻角是互相对应的，捻角大，捻距就小；反之，捻角小，捻距就大捻角（或捻距）对钢丝绳的性能起着重要影响：（1）捻角越小（或捻距越长）钢丝在绳中的扭曲程度就越小，而弹性恢复力就越大。例如，当捻角小于7°时钢丝只有弹性变形而无永久变形，势必恢复原来状态，造成很大的弹性应力。
（2）捻角越大，钢丝在绳中的扭曲程度就越大，其强度损失也越大。因此，从强度观点希望减小捻角。（3）钢丝绳受载时产生的扭转程度，随捻角的增加而加大，从抗扭角度希望捻角要小。
鉴于上述，捻角在10°~20°较适宜（通常股捻角取14°~17°，绳捻角取15°
19°），并视其工作条件不同来选择。例如，悬挂用钢丝绳只承受张力，强度是主要的，故采用较小的捻角（10°-129）；船泊用钢丝绳要求柔性好，应采用较的捻角（16-18°）；而提升用钢丝绳既要有较好的柔性，又要有较高的强度抗扭转性能，故采用中等捻角（13°-15°）。

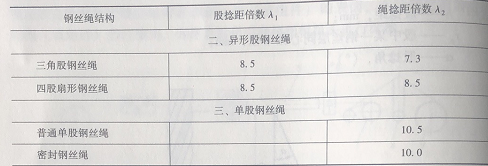

由于捻制方法不同，绳中各层钢丝的捻角（或捻距）有所不同。
（1）分层检制（点接触股》。股中备层钢经控角相同，但检距不同，内层小，外层最大。因捻角相同，故钢丝绳受载时各层钢丝受力均等。
（2）一次批制（线接触股）。，股事备层钢紧检理相同，但检角不同，内层品小，外层最大。故钢丝绳受载时内层受力大，外层受力小。
