钢丝绳规格型号表、安全系数标准及报废标准

发布时间：2019-09-19 16:45　文章来源：未知　文章作者：admin　点击数：

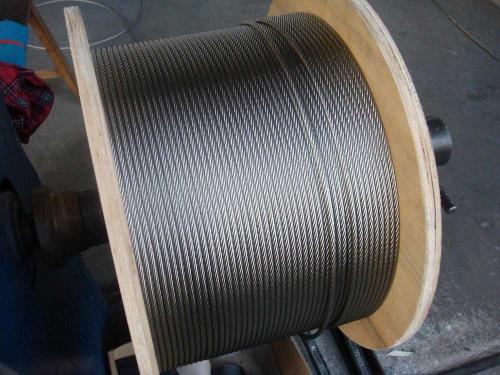

　钢丝绳是先由多层钢丝捻成股，再以绳芯为中心，由一定数量股捻绕成螺旋状的绳。具有能够传递长距离的负载、.承载安全系数大，使用安全可靠、自重重量轻，便于携带和运输等特点。



　　接下来小编就为大家讲解一下钢丝绳规格表、安全系数标准及报废标准。

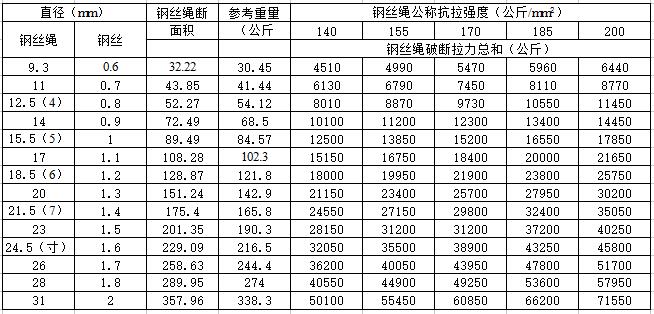

　　常用钢丝绳规格型号表



　　GB1102-74/绳6×19股（1+6+12）

1分绳=3.175mm





钢丝绳安全系数

　　PZ-----钢丝绳各钢丝拉断力总和kg

　　PMax-----钢丝绳最大静拉力

　　PMax=[（G+G0+QL）SINA]+[（G+G0）F1+QLF2]COSA

　　F1取值00.01~0.015

　　F2取值0.10~0.15

　　钢丝绳安全系数标准



　　如钢丝绳最小破断拉力为10吨，参考安全系数为4，那么10÷4=2.5吨即为安全提升重量。

　　钢丝绳安全系数是钢丝绳最小破断拉力与全部工作载荷的比。

　　新钢丝绳的安全系数应能保证在正常的疲劳应力和磨损条件下，在工作寿命周期中钢丝绳能提供可靠的服务。

　　在提升人员、贵重物品、要求使用寿命长、腐蚀性环境及难以进行频繁检查的环境中，应采用较大的安全系数。

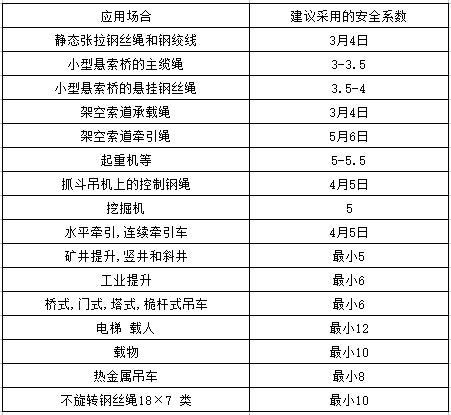

　　选择安全系数的推荐值：

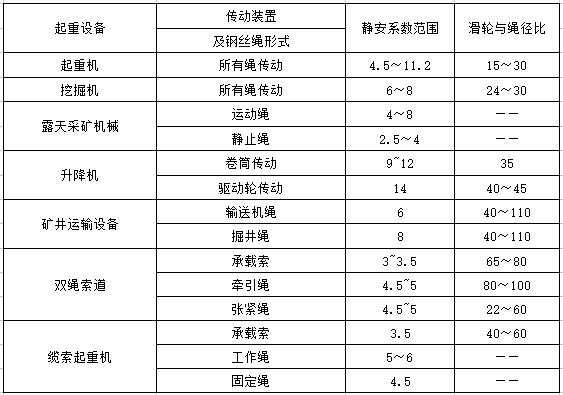

　　表一：钢丝绳安全系数参考值及滑轮与绳径比值

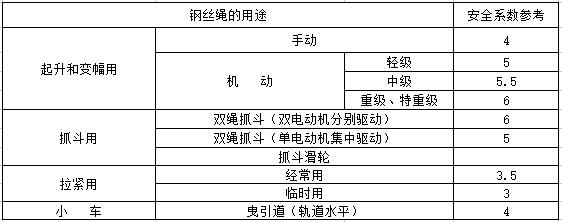

　　表二：起重钢丝绳（塔吊）的安全参考系数





　　钢丝绳报废标准



　　《起重机械安全规程》对钢丝绳的报废规定：

　　钢丝绳是否报废，主要依据钢绳断丝程度和一些其它条件：

　　1、起重机械钢丝绳在一个捻节距内断丝数达钢丝绳总丝数的10％。如绳6×19＝114丝，当断丝数达12丝时即应报废更新，如绳6×37＝222丝，当断丝数达22丝时即应报废更新。对于由粗细丝组成的钢丝绳，断丝数的计算是细丝一根算一根，粗丝一根算1．7根。

　　2、钢丝径向磨损或腐蚀量超过原直径的40％则应报废，当不到40％时，可按规定折减断丝数报废。

　　3、起重机械吊运炽热金属或危险品的钢丝绳的报废丝数，取一般起重机用钢丝绳报废标准的一半数

　　4、对于符合ISO2408（一般用途钢丝绳特性》标准所规定的结构钢丝绳，报废的断丝数应按GB5972—86中规定数执行。

　　5、整条绳股断裂应报废。

　　6、当钢丝绳直径相对于公称直径减小7%或更多时，即使未发现断丝，该钢丝绳也应报废。

　　7、麻芯外露应报废。



　　8、钢丝绳有明显的腐蚀应报废。

　　9、局部外层钢丝伸长呈笼型状态应报废

　　10、对照GB5972一86中钢丝绳可能出现的典型示例，与图中损坏相同者应报废。



　　钢丝绳的应用



　　由于钢丝绳独特性能，迄今为止国内外还未找到一种更理想的产品来全面或在一个领域内替代钢丝绳，因而，钢丝绳在冶金、矿山、石油天然气钻采、机械、化工、航空航天等领域成为必不可少的部件或材料，其质量也被国内多个行业所关注，并投入大量人力、物力进行钢丝绳使用研究和产品开发工作，对钢丝绳的结构选择、日常使用、维护保养、更换报废等各个环节制定了很多规程和细则。

　　1、《煤矿安全规程》、《起重机械安全管理规程》、《汽车起重机和轮胎起重机安全规程》、《桥式起重机安全技术检验细则》等都对钢丝绳结构选择、日常使用、维护保养、更换报废等方面作出切实可行的规定。

　　2、煤炭等行业把对钢丝绳的检查纳为日常必要的安全生产检查管理内容。

　　3、多个研究院所参与了钢丝绳相关项目的研究，取得了可转化为生产力的成果。



　　4、一批钢丝绳检验和报废实用规范有效实施。GB/T5972-2006《起重机用钢丝绳检验和报废实用规范》替代GB/T5972-1986版本标准，2006年9月1日实施。GB9075-1988《架空索道用钢丝绳检验和报废规范》适用于单线循环式、双线循环式及往复式客运、货运架空索道用钢丝绳，但不适用于临时性货运索道及林业索道用钢丝绳。MT716-2005煤矿重要用途钢丝绳验收技术条件和MT717-1997煤矿重要用途在用钢丝绳生能测定方法及判定规则是煤矿安全、正确合理使用钢丝绳的法规依据。

　　5、中国工程机械学会港口机械分会注重于钢丝绳的研究，多年来，在钢丝绳国产化，科学合理选择、使用方面作了大量有益的工作。

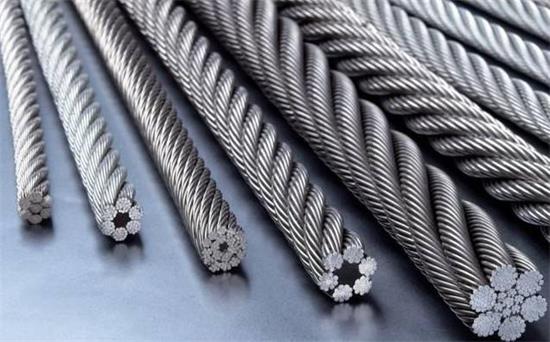

　　钢丝绳是将力学性能和几何尺寸符合要求的钢丝按照一定的规则捻制在一起的螺旋状钢丝束，钢丝绳由钢丝、绳芯及润滑脂组成。在物料搬运机械中，供提升、牵引、拉紧和承载之用。钢丝绳的强度高、自重轻、工作平稳、不易骤然整根折断，工作可靠。
