钢丝绳选择及提高使用寿命的措施

发布时间:2020-02-05 10:45 文章来源:未知 文章作者:admin 点击数:

0引言 钢丝绳是起重机械的重要零件之一,在起升机构和变幅机构中被用作承载绳;在运行机构和回转机构中被用作牵引绳;在梳杆起重机上被用作梳杆的张紧绳;在缆索起重机上被用


0引言
钢丝绳是起重机械的重要零件之一,在起升机构和变幅机构中被用作承载绳;在运行机构和回转机构中被用作牵引绳;在梳杆起重机上被用作梳杆的张紧绳;在缆索起重机上被用作支撑绳。起重机起升机构钢丝绳的选择是否合理不但影响减速机的型号和速比、卷筒直径和长度、滑轮直径以及起升机构和整机的外形尺寸,还直接影响钢丝绳的使用寿命,甚至影响工作的安全性。

1钢丝绳直径的选择计算
为便于计算钢丝绳的直径,起重机设计规范提供了安全系数法和C系数法。
1.1安全系数法
安全系数法按与钢丝绳所在机构工作级别有关的安全系数选择钢丝绳直径,对运动绳和静止绳都适用。
所选钢丝绳的标称破断拉力F。应满足下式:
Fo≥Sn。
其中:S为钢丝绳最大工作静拉力,N;n为安全系数。
对于吊运危险载荷的起重用钢丝绳,一般应选择比设计工作级别高一级的工作级别;对起升机构工作级别为M7、M8的某些治金起重机和港口集装箱起重机等,在使用过程中能监控钢丝绳劣化损伤发展进程,在保证安全使用、一定寿命和及时更换钢丝绳的前提下,允许按稍低的工作级别选择钢丝绳。对冶金起重机最低安全系数不应小于7.1;港口集装箱起重机主起升钢丝绳和小车曳引钢丝绳的最低安全系数不应小于6;伸缩臂架用的钢丝绳,安全系数不应小于4。
1.2C系数法
C系数法只适用于运动绳,其钢丝绳最小直径dmin(mm)为:
dmin=CvS。
钢丝绳的选择系数C,可按下式计算:

其中:k为标称拾制换算系数,即钢丝绳标称破断拉力F。与钢丝绳计算破断拉力的比值;0,为钢丝的抗拉强度,N/mm2;f为钢丝填充系数,即钢丝绳中钢丝总横截面积与钢丝绳标称横截面积的比值。
起重机常用的钢丝绳为6×19W(S)型,其纤维芯钢丝绳k=0.330,金属丝绳芯(IWR)或金属丝股芯(IWS)钢丝绳k=0.356。由运动绳的安全系数所计算出来的C值可由设计手册查到。

2选择钢丝绳型号时需要考虑的因素
根据不同的使用目的,钢丝绳的构造和捻制方法各不相同。根据钢丝的强度等级可分为1570N/mm2、
1770N/mm2、1870N/mm2、1960N/mm2、2160
N/mm2等级;根据捻绕次数可分为单绕绳、双绕绳和三绕绳;根据捻制的相互方向可分为右交互拾、左交互捻、右同向捻和左同向捻;根据绳股内钢丝与钢丝之间的接触状态可分为点接触绳、线接触绳和面接触绳;根据股的形状可分为圆形股、三角形股、椭园股和扁股;根据股的数目可分为6股绳、8股绳和18股绳等;根据绳芯材料可分为纤维芯、金属芯和塑胶芯;根据钢丝表面状态可分为光面钢丝绳和镀锌钢丝绳。不同的构造具有不同的特点,适用于不同的场所,因此除按照安全系数法和C系数法计算出所需要的钢丝绳直径外,还需综合考虑钢丝绳的强度等级、结构型式、使用场所等诸多因素,从而最终选定钢丝绳的型号。
2.1卷简方向与钢丝绳选择

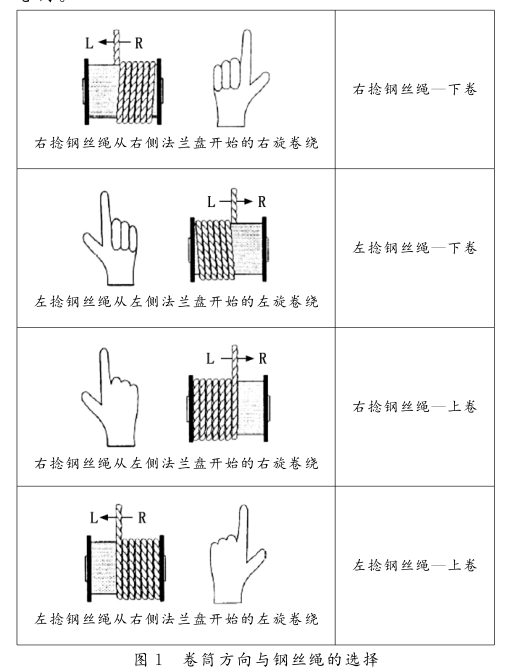

钢丝绳的捻制方向与钢丝绳在卷筒上的卷绕方向应相匹配,一般情况下右旋绳槽或者右向卷绕在光面卷筒上时,选择左旋钢丝绳;左旋绳槽或者左向卷绕在光面卷筒上时,选择右旋钢丝绳,如图1所示。其中,大拇指指示钢丝绳固定处,适用于光面卷筒和带绳槽卷筒。

2.2多层缠绕时需要考虑的因素采用多层缠绕卷筒时,当第一层钢丝绳卷绕在卷筒上后,钢丝绳必须跨越下层钢丝绳,以便在卷绕第二层钢丝绳时提前跨越卷筒。上层钢丝绳跨越下层钢丝绳的点就是所谓的跨越点,在这些点周围区域内的钢丝绳容易加剧磨损和挤压。因此采用多层卷绕时在选择钢丝绳的构造形式时需要注意:钢绳芯钢丝绳产生扭曲变形的可能性比纤维绳芯钢丝绳小;采用压实外层股捻制成的钢丝绳能明显抗挤压和扭曲变形;采用塑胶绳芯和涂塑钢丝绳能限制扭曲变形,同时能减少环境中湿气的进入。
2.3起升高度与钢丝绳选择选择钢丝绳时应注意钢丝绳结构的旋转特性。如果钢丝绳一端可自由旋转(单绳缠绕),则某些型式的钢丝绳不能使用,而其他型式的钢丝绳只能用于某一指定起升高度。
如果钢丝绳两端固定(固定钢丝绳和用于多绳缠绕系统的钢丝绳),则应考虑扭转量。在多绳缠绕布置中扭转量具有使滑轮组产生角度位移的作用,因此,应考虑达到与起升高度有关的足够的钢丝绳间距,以防止过大的角度位移(缠绕系统的穿绳)。缠绕系统的稳定性与下列因素有关:①随着钢丝绳缠绕部件之间空间的减小而降低;②随钢丝绳缠绕部件的不均匀数量而降低;③随起升高度的增加而降低;④随钢丝绳绳型的扭转量(扭转系数)的增大而降低。所选钢丝绳绳型的旋转特性(旋转圈数和扭转量)应由钢丝绳制造商提供。
2.4温度与钢丝绳选择
在选择钢丝绳时应注意钢丝经制造商关于产品的安全须知和警告,特别应注意钢丝绳使用的极限温度。
对于吊运熔融金属的铸造起重机,应采用符合GB
8918中金属丝绳芯或金属丝股芯的钢丝绳。

3提高钢丝绳寿命的措施
GB/T5972《起重机用钢丝绳检验和报废实用规范》规定了钢丝绳的报废标准。标准中充分考虑了断丝的性质和数量、绳端断丝、断丝的局部聚集、断丝的增加率、绳股断裂、绳径减小、弹性降低、外部磨损、外部及内部腐蚀、变形、由于受热或电弧的作用而引起的损坏以及永久伸长的增加率等许多因素。为提高钢丝绳的使用寿命,可根据导致钢丝绳报废的主要原因而采取相应的措施。
3.1疲劳
钢丝绳疲劳通常是由于钢丝经在拉伸载荷的作用下反复弯曲所致,疲劳寿命主要与钢丝绳承受的载荷、滑轮和卷简的直径与钢丝绳直径之比、钢丝绳抗弯曲性能和工作循环次数等因素有关。对于以疲劳破坏为主的钢丝绳,可以采取以下措施来提高使用寿命;①根据使用场所合理地选择钢丝绳的结构形式和提高钢丝绳选型的安全系数;②在老绕系统的设计中应尽量减少钢丝绳的弯折次数,弯折时,反向弯折所引起的钢丝绳疲劳效采为同向弯折的两倍,所以必须尽量避免反向弯折;③滑轮和卷简直径D与钢丝绳直径d的比值也影响锅丝绳的寿命,比值越大,即选用较大的滑轮与老简直径对钢丝绳的寿命越有利,故设计中规定了D d所容许的最小比值;①汾轮与卷简的材料太硬,对钢丝绳寿命不利,试验表明,以铸铁滑轮代替钢滑轮能提高钢丝绳寿命10%~20%。
3.2腐续
腐蚀通常伴随疲劳一起发生,是导致钢丝绳报废的主要原园。除了使用中处于非常干深的工况外,总会有得不到防护(未镀锌等)的钢丝发生腐蚀的情况。钢丝绳在使用中应加强维护保养,如定期润滑可以防止锈蚀,减小钢丝绳内外磨损,提高其使用寿命。如果在工作环境中存在严重腐蚀风险,最好采用镀锌钢丝绳。
3.3磨损
磨损主要发生在外层钢丝,外层钢丝数量较少、直径大的钢丝绳(如6×19S西鲁型)在抗磨损方面的工作寿命比外层钢丝数量多、直径细的钢丝绳(如6×
36WS瓦林吞一西鲁型)长。紧密粉制外层股的钢丝绳具有比无紧密拾制外层股的钢丝绳更长的耐磨损寿命。
3.4压扁
如果压扁是造成报废的主要原因,则推荐采用具有钢芯和紧密外层股的平行股密实钢丝绳。

4结论
钢丝绳构造种类繁多,合理选择钢丝绳的直径和构造形式可以大大延长钢丝绳的使用寿命,降低设备的运行成本。经常定期检查钢丝绳的损坏情况,及时更换达到报废标准的钢丝绳,是设备安全运行的保证。
