钢筋是建筑物中最常见的基材，是装修中必须要使用到的东西，不可或缺，钢筋是什么呢？其实钢筋就是指钢筋混凝土用和预应力钢筋混凝土用钢材，其横截面为圆形，有时为带有圆角的方形。包括光圆钢筋、带肋钢筋、扭转钢筋。钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类。建筑材料研究报告显示：钢筋混凝土用钢筋是指钢筋混凝土配筋用的直条或盘条状钢材，其外形分为光圆钢筋和变形钢筋两种。钢筋在混凝土中主要承受拉应力。变形钢筋由于肋的作用，和混凝土有较大的粘结能力，因而能更好地承受外力的作用。钢筋广泛用于各种建筑结构、特别是大型、重型、轻型薄壁和高层建筑结构。随着建筑行业的发展，对钢筋的需求越来越高，同时对钢筋性能要求也越来越高，为了能够更好的使用钢筋材质。对于钢筋的知识，大家是否想要了解更多呢？下面贤集网小编来为大家介绍钢筋型号及表示方法、钢筋工程施工细部节点做法、钢筋施工过程中各种质量通病及防治措施。一起来看看吧！

钢筋型号及表示方法
1、梁上主筋和梁下主筋同时表示方法：
⑴3Φ22，3Φ20：表示上部钢筋为3Φ22，下部钢筋为3Φ20。
⑵2φ12，3Φ18：表示上部钢筋为2φ12，下部钢筋为3Φ18。
⑶4Φ25，4Φ25：表示上部钢筋为4Φ25，下部钢筋为4Φ25。
⑷3Φ25，5Φ25：表示上部钢筋为3Φ25，下部钢筋为5Φ25。
2、梁上部钢筋表示方法：（标在梁上支座处）
⑴2Φ20：表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）：表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2：表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22：表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
3、梁腰中钢筋表示方法：
⑴G2φ12：表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14：表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22：表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18：表示梁两侧的抗扭钢筋，每侧两根Φ18。
4、梁下部钢筋表示方法：（标在梁的下部）
⑴4Φ25：表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4：表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25（-2 ）/4：表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25：表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。

钢筋工程施工细部节点做法
1、钢筋弯钩设置

2、剪力墙竖向钢筋顶部锚固
纵向受拉钢筋在各种抗震等级下的最小锚固长度应符合设计要求，并且应符合《混凝土结构施工图平面整体表示方法制图规则和构造详图》（16G101）的要求。当设计与施工图集要求不同时，应与设计协商，办理相应变更手续确定取值大小。

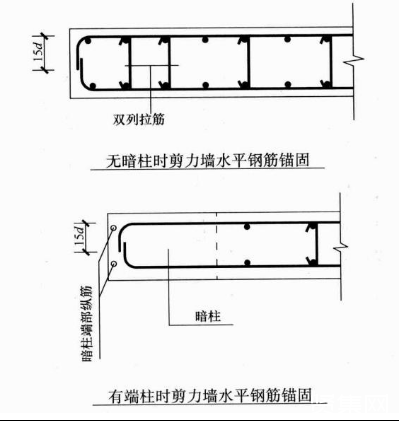

3、剪力墙端部水平钢筋锚固
剪力墙端部水平钢筋应伸至对边且有15d直拐，施工中注意控制水平钢筋应伸至对边竖筋内侧，转角墙外侧水平筋应连续通过转弯。

4、剪力墙变截面竖向钢筋锚固

5、转角墙端部水平钢筋锚固
剪力墙端部水平钢筋应伸至对边且有15d直拐，施工中注意控制水平钢筋应伸至对边竖筋内侧，转角墙外侧水平筋应连续通过转弯。

6、主次梁钢筋放置顺序
框架结构中，次梁上下主筋置于主梁上下主筋之上，框架连梁的上下主筋置于框架主梁的上下主筋之上。

7、底板（顶板）钢筋放置顺序
两向钢筋交叉时，基础底板及楼板短跨方向上部主筋宜放置于长跨方向主筋之上，短跨方向下部主筋置于长跨方向主筋之下。

8、搭接范围内通过三根筋
墙体竖向钢筋搭接范围必须保证有三道水平筋通过，墙体水平钢筋搭接范围内必须保证有三道竖向筋通过。

钢筋施工过程中各种质量通病及防治措施
一、墙柱外伸钢筋移位。
1、原因：
（1）模板固定不牢，在施工过程中有事碰撞致使钢筋发生错位。
（2）箍筋制作有误差，及绑扎不牢固造成钢筋骨架发生变形。
（3）保护层垫块不均匀。
（4）梁柱节点内钢筋密度大，致使墙柱钢筋错位。
（5）浇筑混凝土时触动钢筋，没有及时恢复。
2、防治措施：
（1）在外伸部分加一道临时箍筋，按图样位置安好，然后用样板固定好，浇捣混凝土前再重复一遍。如发生移位则应校正后再浇捣混凝土。
（2）注意浇捣操作，尽量不碰撞钢筋，浇捣过程中由专人随时检查及时校正。
（3）浇筑砼前在板面或梁上用油漆标出柱、墙的插筋位置，然后电焊定位箍或水平引筋（针对板墙插筋）固定。
（4）若遇钢筋间距调整（或位移）需弯曲钢筋时，应采用小于1:6角度缓慢弯曲到位。
二、露筋：结构或构件拆模时发现混凝土表面有钢筋露出。

1、原因：
保护层垫块垫得太稀或脱落，钢筋成型尺寸不准确，或钢筋骨架绑扎不当，造成骨架外形尺偏大，局部抵触模板，振捣混凝土时，振动器撞击钢筋，使钢筋移位或引起绑扣松散。
2、防治措施：
（1）垫块要垫得适量可靠，竖立钢筋采用埋有铁丝的垫块，绑在钢筋骨架外侧时，为使保护层厚度准确应用铁丝将钢筋骨架拉向模板，将垫块挤牢，严格检查钢筋的成型尺寸，模外绑扎钢筋骨架，要控制好它的外形尺寸，不得超过允许值。
（2）钢筋保护层垫块选材要保证强度及厚度。保证垫块数量充足，板均应从距梁或墙相交边（角）100mm起双向安装垫块，在板的下部钢筋交叉点下安装纵向、横向间距800mm左右垫块。
三、同截面接头过多：
在绑扎或安装钢筋骨架时，发现同一截面受力钢筋接头过多，其截面面积占受力钢筋总截面面积的百分率超出规范中规定数值。

1、原因：
（1）钢筋配料时疏忽大意，没有认真考虑原材料长度。
（2）忽略了配置在构件同一截面中的接头，其中距不得小于搭接长度的规定。
2、防治措施：
（1）弄清楚规范中规定的同一截面的含义。
（2）配料时按下料单进行钢筋编号。
3、规范要求：
（1）接头面积允许百分率：
①同一连接区段内（钢筋绑扎搭接接头连接区段的长度为1.3Ll）纵向受拉钢筋搭接接头面积百分率应符合下列要求：a、对梁、板类及墙类构件不易大于25%。B、对柱类构件不易大于50%。纵向受压钢筋不易大于50%。
②钢筋机械连接与焊接接头连接区段的长度为35d（d为纵向受力钢筋的较大直径），且不小于500mm。纵向受拉钢筋搭接接头面积百分率应符合下列要求：a、受拉区不宜大于50%，受压区不受限制。B、接头不易设置在有抗震设防要求的框架梁端、柱端的箍筋加密区，当无法避开时对等强度高质量机械连接接头不应大于50%。
（2）钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。
四、电渣压力焊轴线偏移，焊包不均。

1、防治措施：
（1）轴线偏移：校直钢筋端部，正确安装夹具和钢筋，避免过大的顶压力，及时修理或更换夹具。
（2）弯折：校直钢筋端部，注意安装和扶持上部钢筋，避免焊后过快卸夹具，及时修理或更换夹具。
（3）咬边：减小焊接电流，缩短焊接时间，注意上钳口的起点和止点，确保上钢筋顶压到位。
（4）未焊合：增大焊接电流，避免焊接时间过短，检修夹具，确保上钢筋下送自如。
焊包不均：钢筋断面力求平整，装填焊剂尽量均匀，延长焊接时间，适当增加融化量。
（5）气孔：按规定要求焊剂，清除钢筋焊接部位的铁锈，确保接缝在焊剂中合适埋入深度。
（6）烧伤：钢筋到点部位除尽铁锈，尽量加紧钢筋。
（7）焊包下淌：彻底封堵焊剂筒的漏孔，避免焊后过快回收焊剂。
2、验收要（外观检查）：
（1）四周焊包凸出钢筋表面的高度应大于或等于4mm。
（2）钢筋与电极接触处应无烧伤缺陷。
（3）街头的弯折角不得大于40。
（4）接头处的轴线偏移不得大于钢筋直径0.1倍，且不得大于2mm。
备注：电渣压力焊适用于柱、墙、构筑物等现浇混凝土结构中竖向受力钢筋的连接；不得在竖向焊接后横置于梁、板等构件中作水平钢筋用。带肋钢筋进行焊接时易将纵肋对纵肋施焊。
五、钢筋焊接搭接长度不够

1、原因：钢筋下料长度不够。
2、防治措施：
（1）认真核对图纸和熟悉规范要求，精确计算配料单。
（2）钢筋安装时核对配料单和构件尺寸。
3、规范要求：
（1）纵向受拉钢筋的最小搭接长度应符合验收规范要求外还应注意。
①受压钢筋绑扎街头的搭接长度应为表中数值的0.7倍。
②在任何情况下，纵向受拉钢筋的搭接长度不应小于300mm。受压钢筋搭接长度不应小于200mm。
③两根直径不同钢筋的搭接长度，以较细钢筋直径计算。
④在绑扎街头的搭接长度范围内，应绑扎三点。
（2）电弧焊连接：
钢筋采用电弧焊焊接时，搭接双面焊长度为5d，搭接单面焊长度为10d。
六、钢筋锚固长度不够。

1、原因：钢筋下料长度不够。
2、防治措施：
（1）认真核对图纸和熟悉规范要求，精确计算配料单。
（2）钢筋安装时核对配料单和构件尺寸。
（3）当受力钢筋平直伸入支座长度不符合锚固要求时，可采用弯折形式。
七、结构梁钢筋骨架变形。

1、原因：
（1）钢筋骨架绑扎点绑扎不牢固。
（2）混凝土保护层垫块不到位，在外力作用下使其钢筋骨架变形。
（3）浇筑混凝土前检查不到位。
2、防治措施：
（1）钢筋骨架绑扎点绑扎牢固。
（2）受力钢筋位置准确，混凝土保护层垫块到位。避免后续工序施工时外力作用影响。
八、结构梁受力钢筋为多排时，绑扎位置不符合要求。

1、原因：
（1）技术交底不清楚。
（2）绑扎点不牢固。
2、防治措施：
（1）加强技术交底和检查力度。
（2）钢筋骨架绑扎点绑扎牢固。
（3）受力钢筋位置准确，混凝土保护层垫块到位。避免后续工序施工时外力作用影响。
（4）吊起第二排负弯矩钢筋，保证与第一排钢筋间距在25mm。
九、结构板预留洞割断受力钢筋，加固不到位。

1、原因：
（1）技术交底不清楚。
（2）安装工程只顾自己方便，未能和土建工程形成技术衔接。
（3）检查验收不到位。
2、防治措施：
（1）施工前进行技术交底。
（2）矩形洞边长和圆形洞直径不大于300时受力钢筋绕过孔洞不另外设置补强钢筋。
（3）矩形洞边长和圆形洞直径大于300但不大于1000时，当设计注写补强纵筋时，应按注写的规格、数量与长度补强。当设计无注写时，按每边配置两根直径不小于12mm且不小于同向被切断纵向钢筋总面积的50%补强，补强钢筋的强度等级与被切断钢筋相同并不知在同一层面，其间距为30mm。



上述是贤集网小编为大家介绍的钢筋型号及表示方法、钢筋工程施工细部节点做法、钢筋施工过程中各种质量通病及防治措施。当然，在这里，小编要提醒大家，搬运钢筋要注意附近有无障碍物、架空电线和其它临时电气设备，防止钢筋在搬运回转时碰撞到电线发生触电事故。现场绑扎悬空大梁钢筋时，不得站在模板上操作，必须要在脚手架上操作；绑扎独立柱头钢筋时，不准利用钢箍搭设脚手板。起吊钢筋骨架，下方禁止站人，必须待骨架降到距模板1米以下才准靠近，就位支撑好方可摘钩。废料应及时清理，成品堆放要整齐，工作台要稳，钢筋工作棚照明灯必须加网罩。高空作业时，不得将钢筋集中堆放在模板和脚手板上，也不要把工具、钢箍、短钢筋随意放在脚手板上，以免滑下伤人。最后，钢筋冷拉时，冷拉线两端必须装置防护措施。冷拉时严禁在冷拉线两端站人、或跨越、触动正在冷拉的钢筋，并经常检查钢丝绳断丝磨损超过规定时及时调换。
